名称: 电动法兰球阀
类别: 无分类
型号 ZDHO
口径: DN15~500mm
压力 1.6-6.4MPa
材质: WCB 304 316 316L
  产品详细介绍
电动法兰球阀
概述
ZDHO(ZDRO)型电动(调节)球阀是一种(球体)绕垂直于通道轴旋转90°的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
特点
1.ZDHO(ZDRO)型电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
结构
产品名称
电动球阀
作用形式
开关型             调节型
连接形式
法兰式      对夹式      管螺纹式
结构形式
O型浮动球式
O型固定球式
阀座密封形式
软质密封
硬质合金密封
软质密封
硬质合金密封
主要零件材料及适用温度、介质
材料代号
C(WCB)
P(304)
R(316)
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球体
2Cr13、(304)
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀座密封
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封
填料
聚四氟乙烯 、柔性石墨
适用工况
适用介质
蒸汽、水、油品
硝酸碱类腐蚀性介质
醋酸类腐蚀性介质
适用温度
聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃
注:金属硬密封;适用于高温、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能。
应用规范
设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12237-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
API6D
ANSI B16.5
ANSI B16.10
JB/T9092-99
JPI7S-48
JIS B2212~2214
JIS B2002
API598
技术性能参数
公称通径(DN)
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数(KV)
20
38
72
110
170
215
380
550
890
1400
2000
3580
5650
8100
公称压力PN(MPa)
1.6 2.5 4.0 6.4
工作转角
0-90°
流量特性
二位开关型:全开或全闭式,调节型:近似等百分比
泄漏量(Q)
软密封:O泄漏符合ANSI B16.104 5级 硬密封:≤10-4×阀的额定容量
允许压差
≤公称压力
电动执
行机构
型 号
ALS系列、QT型、3810R系列、PSQ系列、HQ或QB型
电源电压
AC220V、AC380V、DC24V
作用形式
开关型/调节型(隔爆型)
调节型
输入信号
0~10mA、4~20mA 、1-5VDC
输出信号
0~10mA、4~20mA 、1-5VDC
基本误差
≤±2.5%
回 差
≤±2.5%
死 区
≤2%
可调节比
250:1
开关型
电源电压
AC220V/AC380V/DC24V
反馈信号
有源触点信号、无源触点信号

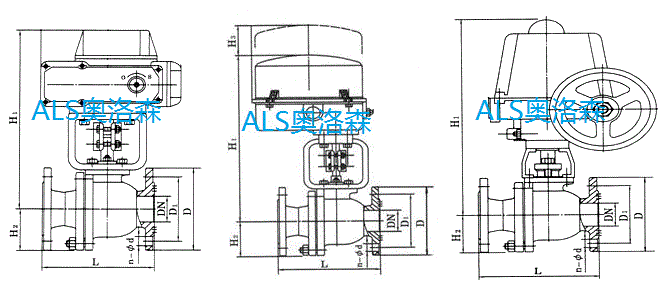

浮动球式主要连接尺寸

公称通径
DN(mm)
尺 寸(mm)
1.6MPa
2.5MPa
4.0MPa
6.4MPa
L
D
D1
Z-фD
L
D
D1
Z-фD
L
D
D1
Z-фD
L
D
D1
Z-фD
15
130
95
65
4-14
130
95
65
4-14
130
130
65
4-14
140
105
75
4-14
20
140
105
75
4-14
140
105
75
4-14
140
150
75
4-14
152
125
90
4-18
25
150
115
85
4-14
150
115
85
4-14
150
160
85
4-14
180
135
100
4-18
32
165
135
100
4-18
165
135
100
4-18
180
180
100
4-18
200
150
110
4-23
40
180
145
110
4-18
180
145
110
4-18
200
200
110
4-18
220
165
125
4-23
50
200
160
125
4-18
200
160
125
4-18
220
230
125
4-18
250
175
135
4-23
65
220
180
145
4-18
220
180
145
8-18
250
290
145
8-18
280
200
160
8-23
80
250
195
160
8-18
250
195
160
8-18
280
310
160
8-18
320
210
170
8-23
100
280
215
180
8-18
280
230
190
8-23
320
350
190
8-23
360
250
200
8-25
125
320
245
210
8-18
320
270
220
8-25
360
270
220
8-25
381
295
240
8-30
150
360
280
240
8-23
360
300
250
8-25
400
300
250
8-25
403
340
280
8-34
200
400
335
295
12-23
400
360
310
12-25
502
375
320
12-30

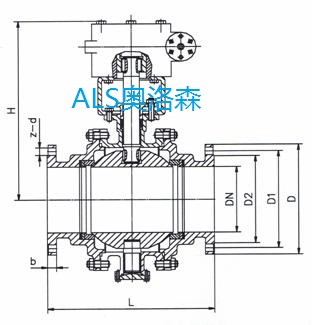

固定球式主要连接尺寸

公称通径
DN(mm)
尺 寸(mm)
1.6MPa
2.5MPa
4.0MPa
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
50
203
160
125
16
4-18
216
160
125
20
4-18
216
160
125
20
4-18
65
222
180
146
18
4-18
241
180
145
22
8-18
241
180
145
22
8-18
80
241
195
160
20
8-18
283
195
160
22
8-18
283
195
160
22
8-18
100
305
215
180
20
8-18
305
230
190
24
8-23
305
230
190
24
8-23
125
356
245
210
22
8-18
381
270
220
28
8-25
381
270
220
28
8-25
150
394
280
240
24
8-23
403
300
250
30
8-25
403
300
250
30
8-25
200
457
335
295
26
12-23
502
360
310
34
12-25
502
375
320
33
12-30
250
533
405
355
30
12-25
586
425
370
36
12-30
300
610
460
410
30
12-25
648
485
430
40
16-30
350
686
520
470
34
16-25
762
550
490
44
16-34
400
762
580
525
36
16-30
838
610
550
48
16-34
450
864
640
585
40
20-30
914
660
600
50
20-34
500
914
705
650
44
20-34
991
730
660
52
20-41
