HCB平衡笼式调节阀
概述
HCB平衡笼式调节阀是CV3000系列产品之一。
HCB平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92标准。
技术参数和性能
阀体
|
型式 |
直通单座铸造球型阀 |
|
公称通径 |
32、40、50、65、80、100、125、150、200、250、300、350mm |
|
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
连接型式 |
法兰连接 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等 |
|
焊接连接 |
嵌接焊SW(40~50mm) 对接焊BW(65~350mm) |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
常温型(P) |
-17～+230℃ |
|
伸长I型(EI) |
-45~-17℃ +230~+566℃ |
|
伸长II型(EII) |
-100～-45℃ |
|
伸长III型(EIII) |
-196～-100℃ |
|
注：工作温度不准超过各种材料的允许范围。 |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
|
|
|
阀内组件
|
阀芯型式 |
压力平衡式阀芯 |
|
流量特性 |
等百分比特性、线性特性 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、钛和耐腐蚀合金等 |
执行机构
|
型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹簧范围 |
20~100、80~240KPa |
|
供气压力 |
140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|
气源接口 |
RC1/4"(HA、VA型)、RC3/8"(VP型) |
|
环境温度 |
-30~+70℃ |
阀作用型式
用正作用或反作用执行机构实现阀的气-关式或气-开式
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.5%，符合ANSI B16.104-1976 II级 |
|
回差 |
带定位器 |
小于全行程的1% |
|
不带定位器 |
小于全行程的3% |
|
基本误差 |
带定位器 |
小于全行程的±1% |
|
不带定位器 |
小于全行程的±5% |
|
注：采用标准的V型聚四氟乙烯填料 |
|
可调范围 |
50:1 |
Cv值和行程(LV)
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
650 |
|
额定行程 |
25 |
38 |
50 |
75 |
流量特性

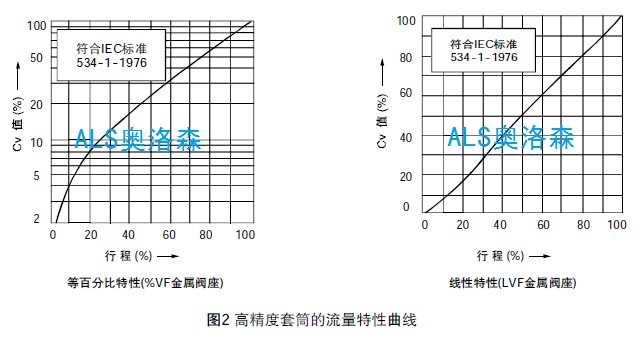

典型的流量特性曲线
法兰距(mm)
|
公称
通径 |
A |
|
ANSI 125 FF
PN1.6 RF
JIS 10K FF RF
ANSI 150 |
JIS 16K RF |
ANSI 300 RF JIS20、30K RF
PN4.0 MFM |
ANSI 600 RF JIS 40K RF PN6.4 |
JIS 16K
沟槽型
嵌入型 |
JIS 20K
沟槽型
嵌入型 |
JIS 30K
沟槽型
嵌入型 |
JIS 40K
沟槽型
嵌入型 |
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |

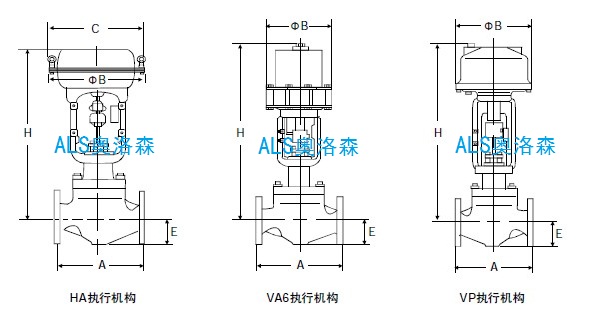

外形尺寸（mm）
|
公称通径 |
H |
C |
ΦB |
E |
|
32 |
500 |
281 |
267 |
70 |
|
40 |
500 |
281 |
267 |
70 |
|
50 |
500 |
281 |
267 |
80 |
|
65 |
575 |
363 |
350 |
88 |
|
80 |
635 |
363 |
350 |
98 |
|
100 |
660 |
363 |
350 |
113 |
|
125 |
785 |
520 |
470 |
146 |
|
150 |
785 |
520 |
470 |
170 |
|
200 |
1090 |
520 |
470 |
220 |
|
250 |
1595 |
520 |
470 |
305 |
|
300 |
1650 |
520 |
470 |
345 |
|
350 |
1670 |
|
580 |
385 |
|
