气动调节阀 现在的位置:首页--产品总汇--气动调节阀--气动薄膜三通调节阀
名称: 气动薄膜三通调节阀
类别: 气动调节阀
型号 ZMABQ、ZMABX
口径: DN25~300mm
压力 1.6-6.4MPa
材质: WCB 304 316 316L
  产品详细介绍
概述
ZMABQ气动三通合流调节阀、ZMABX气动三通分流调节阀,由气动薄膜多弹簧执行机构和三通阀组成。
用ZHAB多弹簧执行机构代替ZMA/B执行机构,具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,适用于石油工业热交换器的流 体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀 使用,占据空间体积小,节省安装管道及费用。
技术参数和性能
阀体
型式
直通铸造球型阀
公称通径
合流阀:25~300mm、分流阀:80~300mm
公称压力
PN1.6、4.0、6.4MPa
法兰标准
JB/T79.1-94、79.2-94等
材料
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上阀盖
标准型-17~+230℃、散热型+230~+450℃、波纹管密封型-40~+350℃
压盖型式
螺栓压紧式
填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
结构形式

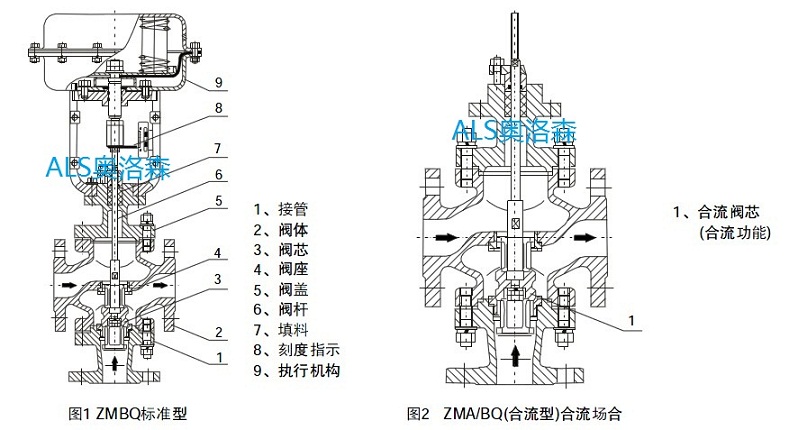

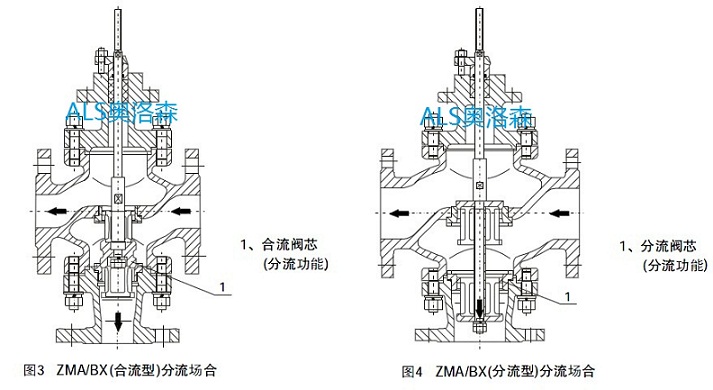

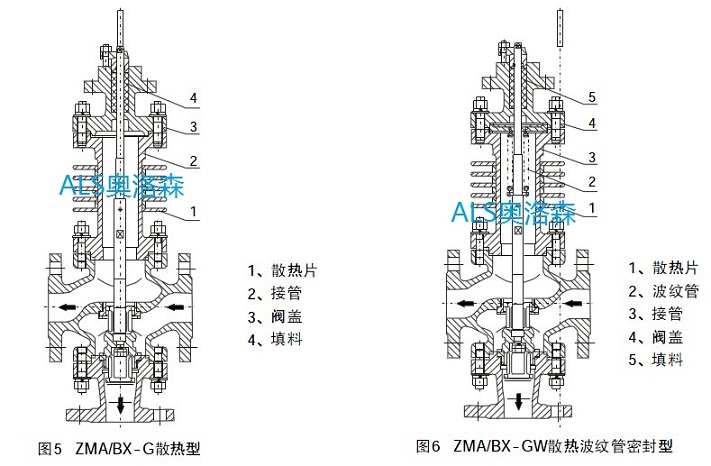

(详见图1~图6)
阀内组件
阀芯型式
薄壁圆筒型阀芯
流量特性
抛物线特性和线性特性
材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。
执行机构
型式
ZHA/B多弹簧簿膜执行机构
型号
ZHA/B-22
ZHA/B-23
ZHAB-34
ZHA/B-45
ZHA/B-56
有效面积cm2
350
350
560
900
1400
行程mm
10、16
25
40
40、60
100
弹簧范围Kpa
20~100(标准)、20-60、60-100、40-200、80-240
膜片材料
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力
140~400KPa
气源接口
RC1/4"
环境温度
-30~+70℃ A1
阀作用型式
气关式(B) — 失气时阀位开(FO);气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
项目
不带定位器
带定位器
基本误差%
±6.0
±1.5
回差%
≤5
≤1.5
死 区%
≤4
≤0.6
始终点偏差%

始点
±2.5
±1.5
终点
±6.0

始点
±6.0
终点
±2.5
额定行程偏差%
≤2.5
泄 露 量l/h
0.1%×阀额定容量
可调范围R
30:1
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
流量系数KV
合流阀
8.5
13
21
34
53
85
135
210
340
535
800
1360

分流阀
_
_
_
_
_
85
135
210
340
535
800
1360
额定行程L(mm)
16
25
40
60
100
配用执行机构型号
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56

20~100Kpa
0.78
0.54
0.49
0.29
0.29
0.2
0.12
0.12
0.078
0.049
0.05
0.035

40~200Kpa
1.6
1.1
1
0.6
0.6
0.4
0.24
0.24
0.16
0.1
0.1
0.07
注:对于波纹管密封调节阀,最大允许压差为1.0MPa,表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。

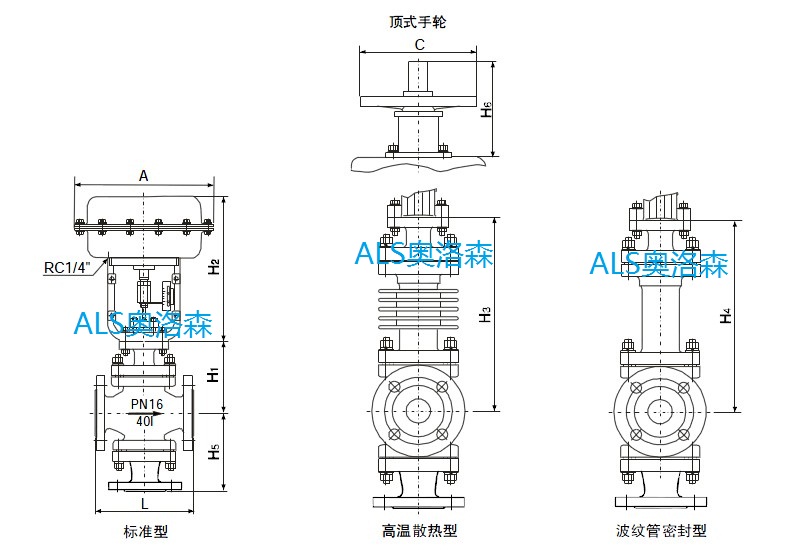

外形尺寸
公称通径
25
32
40
50
65
80
100
125
150
200
250
300
L
PN16/40
185
200
220
250
275
300
350
410
450
550
640
720
PN64
200
210
235
265
295
320
370
440
475
570
670
750
A
285
285
285
285
360
360
360
470
470
470
580
580
H1
PN16/40
155
175
180
200
235
250
260
330
350
420

PN64
165
175
185
205
245
255
270
335
365
430

H2

298
298
298
298
380
380
380
510
510
510

H3
PN16/40
235
247
256
268
364
384
394
465
470
540

PN64
245
265
268
278
381
390
400
470
485
540

H4
PN16/40
364
425
430
445
660
680
690
748
740
780

PN64
364
425
435
450
665
690
700
750
750
795

H5
合流
PN16/40
140
150
160
180
200
210
220
260
280
320
474
580

PN64
150
170
180
200
220
240
260
300
320
380
474
580
分流
PN16/40
-
-
-
-
-
225
245
285
305
350
540
612
PN64
-
-
-
-
-
265
285
325
345
410
540
612
C
220
220
220
220
270
270
270
320
320
320

H6
180
180
180
180
236
236
236
310
310
310

重量(kg)
PN16/40
28
30
39
46
75
81
98
148
188
285

PN64
32
37
49
61
92
98
119
191
222
330

注:1、表中重量为不带附件标准型数据,也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造,如:ANSI,JIS,DIN等标准。
