名称: ZZYVP自力式带指挥器调压阀
类别: 自力式调节阀
型号 ZZYVP自力式带指挥器调压阀
口径: DN20~150mm
压力 1.0、1.6MPa
材质: WCB 304 316
  产品详细介绍
ZZYVP自力式带指挥器调压阀
产品简介
ZZYVP自力式带指挥器调压阀是一套自力式微压力控制系统,该产品具有节能、动作灵敏、运行可靠、操作与维护方便等特点。广泛应用于石油、化工等行业。

产品特点
ZZYVP自力式带指挥器调压阀无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀芯位置,改变流经阀门介质流量,使阀门后端压力保持恒定。能在无电、无气的场合工作,既方便,又节约能源,降低成本;压力设定方便,可在连续生产的条件下进行;压力检测膜片有效面积大,设定弹簧刚度小,动作灵敏,装置工作平稳;采用无填料设计,阀杆所受磨擦力小,反应迅速,控制精度高。

1、主阀
2、主阀阀芯
3、主阀执行机构
4、节流阀
5、减压阀
6、指挥器阀芯
7、检测机构
8、预设弹簧
9、指挥器

主要技术参数及性能指标
公称通径DN(mm)
20
25
40
50
80
100
150
阀座直径dn(mm)
6
15
20
25
32
40
50
65
80
100
125
150
额定流量系数Kv
3.2
5
8
10
20
32
50
80
100
160
250
400
压力调节范围KPa
0.4~5.5、5~10、9~14、13~19、18~24、22~28、27~33、31~38、36~44、42~51、49~58、56~66
公称压力PN(MPa)
1.0  1.6
介质温度(℃)
≤80
流量特性
快开
调节精度(%)
≤5
允许压降(Mpa)
1.6
1.6
1.1
0.6
0.4
执行机构薄膜有效面积(C㎡)
200
280
400
允许泄漏量
符合ANSIB16.104—1976 IV级

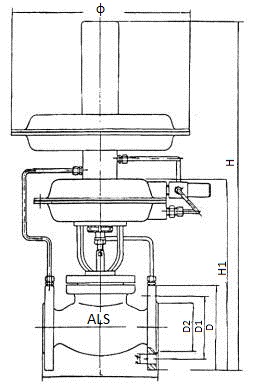

外形尺寸(mm)
公称通径 (DN)
20
25
32
40
50
65
80
100
125
150
法兰端面距 (L)
150
160
180
200
230
290
310
350
400
480
H
610
610
630
630
640
710
720
730
800
930
H1
330
330
350
350
360
430
440
450
520
650
φ
310
400
D
105
115
140
150
165
185
200
220
250
285
D1
75
85
100
110
125
145
160
180
210
240
D2
56
65
76
84
99
118
132
156
184
211
n-d
4-14
4-18
8-18
8-22

主要零部件材料
阀体:ZG230-450、ZG1Cr18Ni9Ti
阀内件:1Cr18Ni9Ti
膜盖:A3、1Cr18Ni9Ti
膜片:夹增强涤纶织物丁腈橡胶、氟橡胶
弹簧:60Si2Mn、1Cr18Ni9Ti
※根据用户要求,阀体、阀内件、膜盖可采用其它牌号材质。
连接尺寸及标准
·连接方法:法兰、螺纹
·法兰端面距:GB12221-89
·法兰标准:GB/T9113-2000
·法兰面型式:RF
·执行机构气信号接口:M16×1.5
注:以上数据可根据用户需要加工制造。
