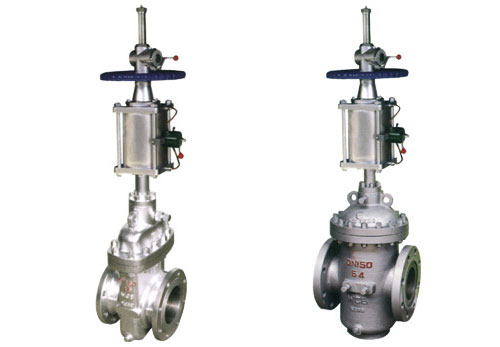

气动平板闸阀
系列型号：Z6s43(4)WF(Y、H)连接方式：法兰
结构形式：3-单闸板、4-双闸板
密封性质：H-合金钢、F-增强聚四氟乙烯、Y-硬质合金
公称通径：DN50～700mm，NPS2"～28"
公称压力：PN1.0～16.0MPa，Class150～900Lb
该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置，特别适用于石化、油、气、长输管线等领域。
抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

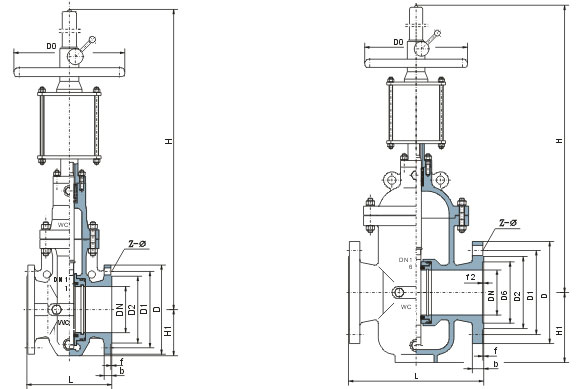

主要外形尺寸
|
DN |
PN16
PN25
150Lb |
PN40
PN64
300Lb |
PN40
PN64
PN100 |
PN100
600Lb |
PN160
PN200 |
900Lb
1500Lb |
|
50 |
178 |
216 |
250 |
292 |
280 |
330 |
|
65 |
190 |
241 |
280 |
330 |
315 |
356 |
|
80 |
203 |
283 |
310 |
356 |
380 |
381 |
|
100 |
229 |
305 |
350 |
432 |
425 |
457 |
|
125 |
254 |
381 |
400 |
508 |
480 |
559 |
|
150 |
267 |
403 |
450 |
559 |
530 |
610 |
|
200 |
292 |
419 |
550 |
660 |
620 |
737 |
|
250 |
330 |
457 |
650 |
787 |
730 |
838 |
|
300 |
356 |
502 |
750 |
838 |
850 |
965 |
|
350 |
381 |
762 |
850 |
889 |
980 |
1029 |
|
400 |
406 |
838 |
950 |
991 |
1100 |
1130 |
|
450 |
432 |
914 |
1050 |
1092 |
1200 |
1219 |
|
500 |
457 |
991 |
1150 |
1194 |
1250 |
1321 |
|
600 |
508 |
1143 |
1350 |
1397 |
1450 |
1549 |
|
700 |
610 |
1346 |
1450 |
1549 |
|
|
|
