名称: ZCD微型黄铜电磁阀
类别: 微型电磁阀
型号 ZCD微型黄铜电磁阀
口径: DN1-15mm
压力 0-4.0MPa
材质: 锻压黄铜
  产品详细介绍
ZCD微型黄铜电磁阀
应用于发电机组、柴油机、锅炉燃烧器、焊接切割、测硫仪、分析仪器、医疗器械、空压机、机械制造等行业。
公称通径:DN1-15mm
压力范围:0-4.0MPa
介质温度:-20-150℃
阀体材料:锻压黄铜
功能选项:防爆、常闭

一、技术参数

操作方式
常闭
通电打开、断电关闭
参数↓型号→
ZCD-1·ZCD-2
介质温度
1型:≤90℃·2型:≤150℃
介质
1型
水、柴油、氮气、空气、煤气天然气等常温液体气体
2型
热水、热油、热空气等中温液体或汽体
通径(mm)
1
2
3
4
5
10
15
连接尺寸(G)
1/8-1/4
1/4
1/4
3/8
1/2
3/4
压力(MPa)
0~4.0
0~1.6
0~0.8
0~0.6
0~0.1
功率
AC:15W DC:18W
电压偏差
允许波动±10%
材 料
阀体
锻压黄铜
密封
1型:丁晴橡胶NBR·2型:氟橡胶FKM
环境温度
-20~60℃
连接方式
内螺纹
电气连接
接线盒电缆插座、防护等级IP68
使用电压
AC220V 50Hz/60Hz、DC24V·其余根据要求
特殊选配
BZCD防爆电磁阀
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
安装提示
可任意安装、优先采用线圈竖起向上


二、产品特点
·直动活塞式
·零压启动、零泄漏
·设计紧凑、精巧美观
·温升低,无燥音
·动作响应迅速、高频率
·优良工艺,品质可靠

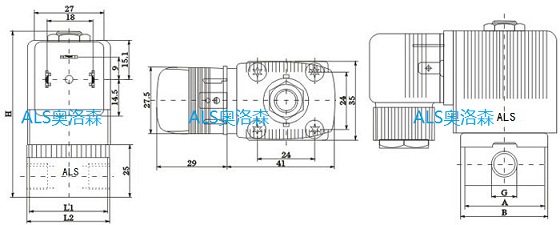

三、安装尺寸

通径
DN
内螺纹接
外形尺寸(mm)
G
L
H
A
1
1/8~1/4
25
54
20
32
68
32
2
56
32
67
32
3
1/4
46
4
5
10
1/4
50
85
27
3/8
1/2
15
3/4
61
105
35

说 明:介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。
