ZCB高压活塞式电磁阀
高压电磁阀广泛应用于高压机、吹瓶机、消防安全、舞台器械、食品机械、清洗设备、军工装备、石油化工、机械制造等设备配套及相关行业自动控制的首选产品。
公称通径：DN4-25mm
压力范围：0-5.0MPa
介质温度：-20-90℃
阀体材料：锻压黄铜
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
|
|
|
ZCB、ZCB-K |
|
介质温度 |
≤90℃ |
|
使用介质 |
水、柴油、二氧化碳、空气、氮气等常温液体或气体 |
|
通径（mm） |
4~8 |
10 |
15 |
20 |
25 |
|
连接尺寸（G） |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
压力（Mpa） |
0.1~5.0 |
0.1~4.0 |
|
功率 |
AC：15W、DC：18W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
锻压黄铜 |
|
密封 |
晴像胶NBR·2型：氟像胶FKM |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC:24V 其余根据要求 |
|
特殊选配 |
BZCB防爆电磁阀 |
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
阀门完全打开或关闭，至少需要0.3Mpa压差 |
|
|
|
|
|
|
|
|
产品特点
·先导膜片式，最高压力5.0Mpa
·活塞结构，经久耐磨
·设计紧凑，精巧美观
·温升低，无噪音，零泄漏
·动作响应迅速，高频率
·优良工艺，品质可靠

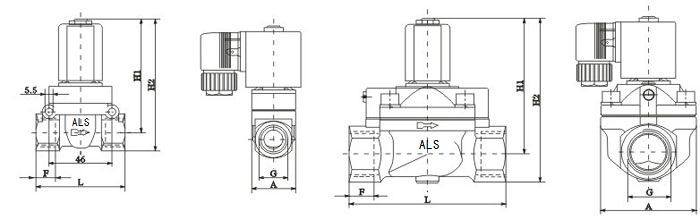

安装尺寸
|
通径
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
A |
|
4~8 |
1/4 |
70 |
96 |
34 |
|
10 |
3/8 |
|
15 |
1/2 |
73 |
98 |
34 |
|
20 |
3/4 |
91 |
117 |
57 |
|
25 |
1 |
105 |
123 |
71 |
备注：常开阀高度=H+20mm，其它尺寸相同。 说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
