真空电磁阀 现在的位置:首页--产品总汇--真空电磁阀--ZQDF内螺纹不锈钢活塞式电磁阀
名称: ZQDF内螺纹不锈钢活塞式电磁阀
类别: 真空电磁阀
型号 ZQDF内螺纹不锈钢活塞式电磁阀
口径: DN15-50mm
压力 0-1.6MPa
材质: 不锈钢
  产品详细介绍
ZQDF内螺纹不锈钢活塞式电磁阀
应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
公称通径:DN15-50mm
压力范围:0-1.6MPa
介质温度:-20-220℃
阀体材料:不锈钢
功能选项:防爆、常闭、常开、信号反馈

一、技术参数
操作方式
常闭
通电打开、断电关闭
常开
通电关闭、断电打开(型号后加“K”表示)
参数↓型号→
ZQDF-1·ZQDF-2
介质温度
1型:≤60℃·2型:≤220℃
使用介质
1型
水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
2型
蒸汽、热水、热油、热空气等高温液体或气体
通径(mm)
15
20
25
32
40
50
连接尺寸(G)
1/2
3/4
1
1-1/4
1-1/2
2
压力(MPa)
0~1.6
功率
AC:40W、DC:45W
电压偏差
允许波动±10%
材 料
阀体
不锈钢
密封
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
环境温度
-20~60℃
连接方式
内螺纹
电气连接
接线盒电缆插座,防护等级IP65
使用电压
AC220V 50Hz/60Hz、DC24V 其余根据要求
特殊选配
BZQDF防爆电磁阀
ZQDF-X信号反馈
ZQDF-S手动功能
防爆等级:ExmI/IIT4(浇封型)、dIIBT4
反馈电磁阀启闭状态及介质流动情况的开关信号
手动开启、关闭节省旁通
安装提示
线圈竖直向上
备注
DN32~50完全打开或关闭,至少需要0.05MPa压差

二、产品特点
·分布直动活塞式
·活塞结构、经久耐磨
·动作响应迅速,高频率
·工作压力范围广:-0.1MPa、1.6MPa、2.5MPa、4.0MPa
·优良工艺,品质可靠

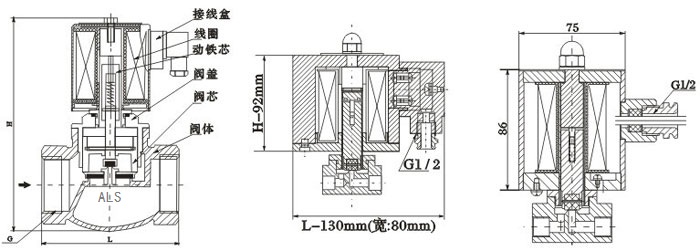

三、安装尺寸(mm)
通径
DN
内螺纹接
外形尺寸
G
L
H
15
1/2
60
106
20
3/4
93
180
25
1
108
190
32
1-1/4
121
194
40
1-1/2
140
205
50
2
160
225
备注:常开阀高度=H+30mm,其它尺寸相同。
 明:介质含有杂质,阀前必须装过滤器(滤网≥80目/cm2);且无疑固或晶体现象。
