Z3BS二位三通不锈钢电磁阀
出口系列二位三通不锈钢电磁阀广泛应用于发电机组、柴油机、饮水机、焊接切割、分析仪器、医疗器械、空压机、汽车制造等设备配套及相关行业自动控制的首选产品。
公称通径：DN1-10mm
压力范围：0-1.0MPa
介质温度：-20- 80℃
阀体材料：不锈钢
功能选项：防爆
一、技术参数
|
操作方式 |
二位三通 |
|
参数↓型号→ |
Z3BS |
|
介质温度 |
≤80℃ |
|
介质 |
1型 |
水、柴油、空气、煤气天然气等常温液体或气体 |
|
2型 |
热水、热油、热空气等中温液体或气体 |
|
通径（mm） |
1~3 |
4 |
5 |
6 |
8 |
10 |
|
连接尺寸(G) |
1/8 |
1/4 |
3/8 |
1/2 |
|
压力（MPa） |
0~1.0 |
0~0.8 |
0~0.6 |
0~0.4 |
0~0.2 |
0~0.1 |
|
功率 |
AC：40W、DC：45W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
不锈钢 |
|
密封 |
丁晴橡胶NBR·氟橡胶FKM |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹·外螺纹 |
|
电气连接 |
接线盒电缆插座，防护等级IP68 |
|
使用电压 |
AC220V 50Hz/60Hz、DC:24V·其余根据要求 |
|
特殊选配 |
BZ3BS防爆电磁阀 |
|
防爆等级：ExmI/IIT4(浇封型)、dIIBT4 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
|
|
|
|
|
|
|
|
二、产品特点
·直动活塞式
·零压启动，零泄漏
·动作响应迅速，高频率
·换向和分流功能
·优良工艺，品质可靠
三、工作原理
1、换向：当线圈通电时，动铁芯吸合静铁芯气体从P到A相通，当线圈断电时，动铁芯在弹簧力作用下关闭阀体上的阀口，气体从A到O相通；
2、分流：当线圈通电时，动铁芯吸合静铁芯气体从A到P相通，当线圈断电时，动铁芯在弹簧力作用下关闭阀体上的阀口，气体从A到O相通。

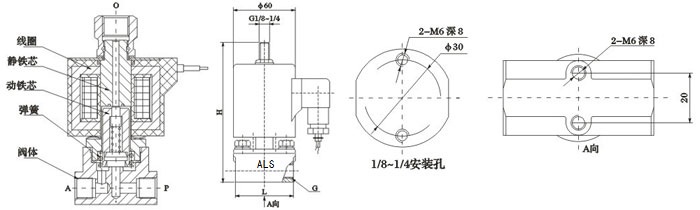

四、安装尺寸（mm）
|
通径
DN |
内螺纹接口 |
外形尺寸 |
|
G |
L |
H |
|
1~3 |
1/8 |
40 |
135 |
|
4~6 |
1/4 |
50 |
|
8 |
3/8 |
60 |
|
10 |
1/2 |
60 | 说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）； 且无疑固或晶体现象。 |
