气动活塞式切断阀 |
|
| 类别： |
气动调节阀 |
| 型号： |
ZSQP/M/Q |
| 口径： |
DN20～200mm |
| 压力： |
1.6-6.4MPa |
| 材质： |
WCB 304 316 |
|
| 产品详细介绍 |
概述
ZSQP、M、Q气动活塞式切断阀，由气动活塞执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
技术参数和性能
阀体
|
型式 |
直通铸造球型阀、三通铸造球型阀 |
|
公称通径 |
15、20、25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通） |
|
流量特性 |
快开 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
执行机构
|
型号 |
活塞式执行机构 |
|
供气压力 |
3～5bar |
|
环境温度 |
-30～+70℃ |
阀作用型式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
额定流量系数Kv、额定行程、泄露量、允许压差
|
公称通径DN（mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系数Kv |
单座、三通 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
套筒 |
|
|
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
额定行程L(mm) |
— — 8 |
12 |
20 |
25 |
40 |
|
泄露量l/h |
硬密封 |
单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 |
|
软密封 |
VI级 |
|
允许压差(Mpa) |
单座、三通 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.6 |
0.69 |
0.39 |
|
套筒 |
6.4 |

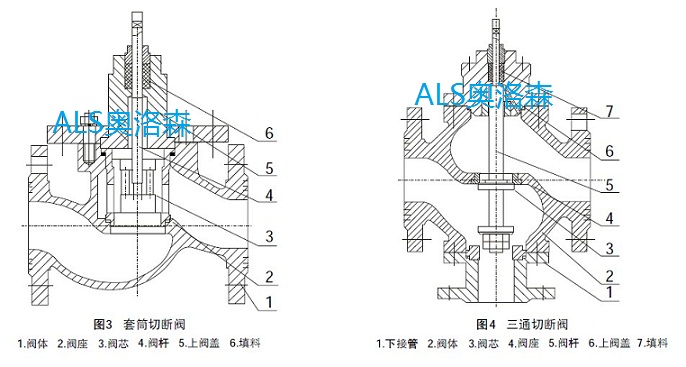

结构图
外形尺寸
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
A |
210 |
270 |
320 |
|
H1 |
115 |
115 |
125 |
130 |
145 |
158 |
170 |
230 |
240 |
260 |
315 |
360 |
|
H |
440 |
440 |
440 |
455 |
480 |
490 |
550 |
580 |
605 |
735 |
770 |
830 |
|
|
| |
|
|
|
|
