名称: 防爆电动执行机构
类别: 无分类
型号 HQ
口径: HQ-005~HQ-500
压力
材质: 钢、铝合金、铝青铜、聚碳酸脂
  产品详细介绍
产品概述
HQ系列防爆电动执行器用于控制0°-270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、档板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号与控制信号,可使阀门运动到所需位置,实现其自动化控制,最大输出扭矩达5000N.M。
(该产品已获得防爆认证书,产品质量具有保障)
性能特点
1、壳体-壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级IP67,NEMA4和6,并有IP68和防爆型供选择
2、电机-全封闭式鼠笼式电机,体积小、扭矩大、惯性小、绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。

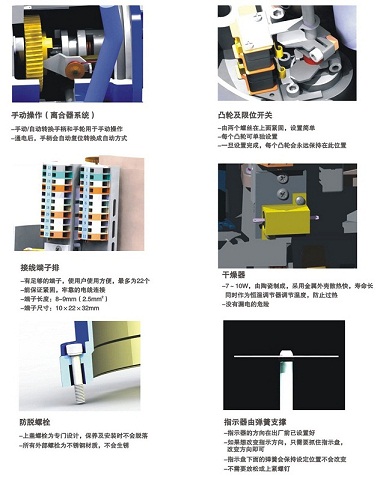

3、手动结构-手轮的设计保证案例可靠、省力、体积小、不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将 保持永久手动状态)

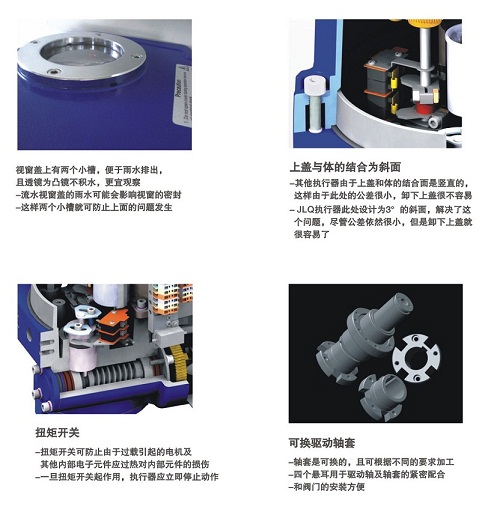

4、指示器-指示器安装在中心轴上,可以观察阀门位置。透镜采用凸透镜设计,不积水,观察方便。
5、干燥器-用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6、限位开关-机械,电子双重限位。机械限位螺钉可调,案例可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,无需电池支持(微动开关接点均匀为银质触点)
7、扭矩开关-可提供过载保护(HQ-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
8、自锁-精密和双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油。
9、防脱螺栓-拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采为不锈钢材质。
10、安装-底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
11、线路-控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种符加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工)
12、智能模块-采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13、阀位数字显示-执行器在打开或关闭过程中,阀位的变化在液晶屏上以上数字方式实时显示。
14、相序自动调整-智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
技术参数
型号
最大输出扭矩
动作时间60/50HZ
最大
轴径
电机
F级
额定电流(A)50HZ
手轮
转数
单相
三相
N·M
90°
mm
W
110V
220V
380V
440V
N
kg
HQ-005
50
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
10
7.5
HQ-008
80
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
10
7.5
HQ-010
100
18/22
φ20
20
1.10/0.95
0.55/0.54
0.3/0.3
N/A
10
7.5
HQ-015
150
21/25
φ22
40
1.65/1.67
0.88/0.84
0.31/0.31
0.30/0.31
11
17.3
HQ-020
200
21/25
φ22
40
1.65/1.67
0.89/0.85
0.31/0.31
0.30/0.31
11
17.3
HQ-030
300
26/31
φ35
90
1.85/1.86
0.92/0.92
0.35/0.35
0.34/0.34
13.5
22
HQ-050
500
26/31
φ35
90
3.60/3.62
1.55/1.58
0.59/0.59
0.58/0.58
13.5
23
HQ-060
600
26/31
φ35
120
3.65/3.62
1.60/2.20
0.60/0.59
0.59/0.58
13.5
23
HQ-080
800
31/37
φ45
180
4.10/4.10
2.15/2.20
0.85/0.85
0.79/0.79
16.5
29
HQ-120
1200
31/37
φ45
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
16.5
29
HQ-150
1500
93/112
φ65
180
4.20/4.10
2.15/2.20
0.85/0.85
0.79/0.79
49.5
83
HQ-200
2000
93/112
φ65
180
4.20/4.10
2.15/2.20
0.85/0.85
0.79/0.79
49.5
83
HQ-300
3000
93/112
φ65
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
49.5
83
HQ-400
4000
155/185
φ65
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
82.5
83
HQ-500
5000
155/185
φ65
180
4.20/4.10
2.35/2.30
0.87/0.87
0.81/0.81
82.5
83





















标准规格
外壳
防水级别IP68,NEMA4 and 6
电机电源
标准:220V AC 单相
可选:110V AC 单相,380/440V AC 3相,50/Hz,±10%
24V/DC/110V DC/220V DC
电机
鼠笼式异步电机
限位开关
开/关,各1个,SPDT,250V AC 10A
辅助限位开关
开/关,各1个,SPDT,250V AC 10A
扭矩开关
天/关,各1个,SPDT,250V AC 10A
ALS-005/008/010除外
行程
90°± 10°
0°- 270°可选
失速保护/操作温度
内置过热保护,开115℃±5℃/关97℃ ±5℃
指示器
连续的位置指示刻度
手动操作
机械离合机构,配手轮操作
自锁装置
蜗轮,蜗杆机构提供自锁
机械限位
2个外部调整螺栓
干燥器
7-10W(110/220V AC)
接线孔
2个PF 3/4″
环境温度
-20℃-+70℃
润滑
铝基润滑脂(EP型)
材料
钢、铝合金、铝青铜、聚碳酸脂
环境湿度
最大90%。RH
非凝结
抗震性能
X Y Z 10kg,0.2-34 Hz,30分钟
外涂层
干粉,环氧聚酯,具有超强防腐功能
