气动三通螺纹球阀

概述

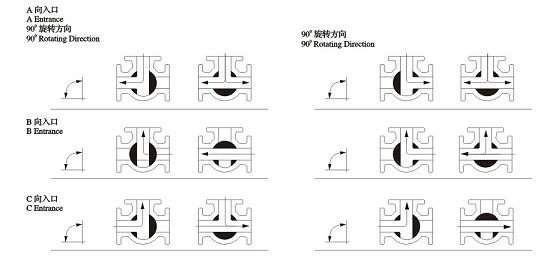

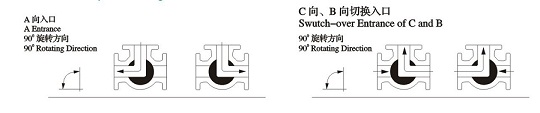

气动三通螺纹球阀分为三通L型球阀、三通T型球阀，三通球阀是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型，三通球阀可以根据需要，任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切换，T型阀实现把三条连通管道进行合流与分流。气动O型三通球阀用于工业控制系统中，它是由气动执行机构和三通球阀组成，气动执行机构是三通球阀的驱动装置，当工作给气源时，执行机构从0～90度回转，使三通球阀由关（开）的位置到开（关）的位置，达到对管道内介质实现流通（切断），满足不同的工艺要求。

技术规范



附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

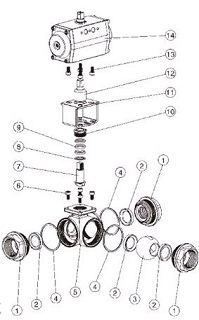

主要零件材质表



注：系列球阀主要零件部位及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

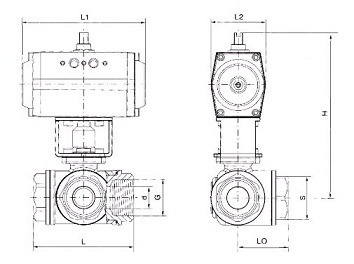

主要外形及连接尺寸
