现在的位置：首页--产品总汇--无分类--气动卡箍式快装卫生球阀 |
|
 |
名称： |
气动卡箍式快装卫生球阀 |
|
| 类别： |
无分类 |
| 型号： |
Q681F |
| 口径： |
DN20～100mm |
| 压力： |
1.0～1.6MPa |
| 材质： |
304 316 316L |
|
| 产品详细介绍 |
|
气动卡箍式快装卫生球阀
概述
气动卡箍式快装卫生球阀采用SUS304、316制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空工艺流体通道还非常适用于蒸汽就地清洗的需要。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
技术规范
|
设计依据 |
GB标准 |
|
设计标准 |
GB/12237 |
|
试验和检验 |
JB/T9002 |

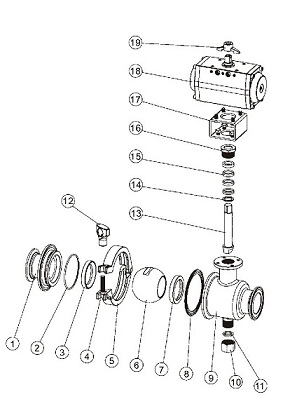

主要零件材质表
|
序号
No |
零件名称 |
材质 |
|
C |
R |
|
1 |
左阀体 |
304 |
316 |
|
2 |
O形圈 |
无毒橡胶 |
无毒橡胶 |
|
3 |
阀座 |
PTFE |
|
|
4 |
吊牌螺栓 |
304 |
316 |
|
5 |
卡箍 |
304 |
316 |
|
6 |
球体 |
304 |
316 |
|
7 |
阀座 |
PTFE |
PTFE |
|
8 |
垫片 |
无毒橡胶 |
无毒橡胶 |
|
9 |
阀体 |
304 |
316 |
|
10 |
螺母 |
304 |
316 |
|
11 |
垫片 |
PTFE |
PTFE |
|
12 |
蝶形螺母 |
304 |
316 |
|
13 |
阀杆 |
304 |
316 |
|
14 |
垫圈 |
304 |
316 |
|
15 |
填料 |
PTFE |
PTFE |
|
16 |
压盖 |
304 |
316 |
|
17 |
连接支架 |
304 |
316 |
|
18 |
气动装置 |
|
|
|
19 |
位置指示器 |
|
|

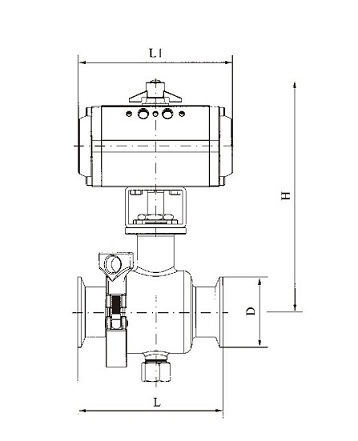

主要外形及连接法兰尺寸
|
公称通径 |
Nominal size |
外形尺寸 |
|
D |
L |
L1 |
H |
|
20 |
1/2 |
50.5 |
100 |
104 |
155 |
|
25 |
3/4 |
50.5 |
120 |
410 |
178 |
|
32 |
1 |
50.5 |
130 |
140 |
192 |
|
38 |
1/4 |
50.5 |
150 |
164 |
202 |
|
51 |
1-1/2 |
64 |
200 |
164 |
208 |
|
63 |
2 |
77.5 |
210 |
190 |
252 |
|
76 |
2-1/2 |
91 |
220 |
210 |
280 |
|
89 |
3 |
106 |
260 |
247 |
312 |
|
102 |
4 |
119 |
320 |
270 |
348 |
|
|
| |
|
|
|
|
